搜索
噴涂加工 SPRAY PROCESSING




碳化鎢噴涂加工
本司承接水泥廠、電廠、污水處理廠等風(fēng)機葉輪葉片磨損位修復(fù)或新頁輪表面強化涂層,可延長葉輪的使用壽命長達幾倍。
產(chǎn)品描述

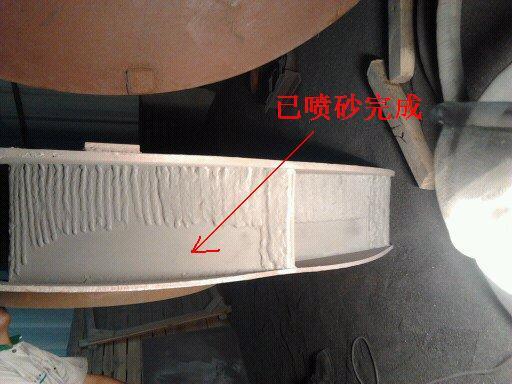

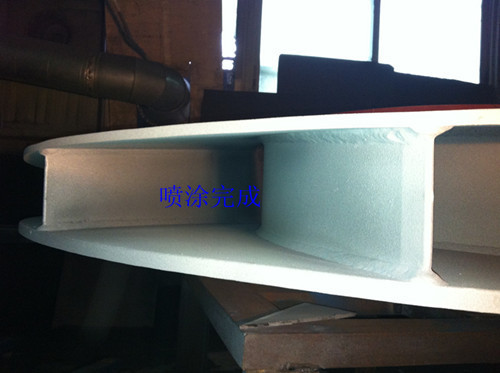

碳化鎢噴涂 描述: 本司承接水泥廠、電廠、污水處理廠等風(fēng)機葉輪葉片磨損位修復(fù)或新頁輪表面強化涂層,可延長葉輪的使用壽命長達幾倍。采用超音速噴涂碳化鎢修復(fù)方案,涂層致密,硬度高,耐磨性能強,延長工件的使用壽命。 采用超音速火焰噴涂(HVOF)工藝,專門對葉輪、葉片表面做耐磨耐腐處理。此工藝可以對新工件預(yù)保護,也可以對舊件翻新。涂層硬度可達到HRC70 以上,厚度一般為0.15~0.20mm,涂層外觀均勻一致,無氣孔,結(jié)合強度高,噴涂時溫度可控,工件不會產(chǎn)生任何變形。適用于電廠風(fēng)機葉輪、水泵葉 輪、葉片等顆粒磨損工況。 碳化鎢粉末涂層: 碳化鎢(WC)是制造硬質(zhì)合金的主要原材料,有很高的顯微硬度。常用WC涂層的粉末有WC8%CO、WC12%CO、WC17%CO等。在WC中加不同比例的鈷主要是起粘結(jié)作用,以增加涂層的韌性,同時防止噴涂過程過碳的燒損,碳化鉻(Cr2C3)硬度高,有良好的抗高溫氧化和耐磨性能,使用溫度高達800℃。一般Cr2C3與Ni-Cr合金混合使用,主要用于高溫磨損部位。 機械配件磨損位噴涂碳化鎢修復(fù)涂層工藝——碳化鎢耐磨涂層參數(shù): 加工工藝:→噴砂→預(yù)熱→打底→噴涂碳化鎢(厚度0.04~1.0㎜)→拋磨; 加工方式:等離子/超音速火焰噴涂碳化鎢涂層 性能指標:硬度可達:HRC70~80 結(jié)合強度:≥90MPa 耐高溫:1200℃以上 涂層厚度:0.04mm~1.0mm 使用壽命:比傳統(tǒng)工藝 提高了3~6倍加工范圍:直徑:幾十毫米到幾百毫米 長度:幾個毫米到幾米都可加工
上一條: 舊設(shè)備翻新加工 恢復(fù)尺寸噴涂加工
下一條: 閥門、球閥熱噴涂碳化鎢涂層
在線詢價
