提供烙鐵頭、電烙鐵頭、防腐蝕、不粘錫、耐高溫噴涂設(shè)備生產(chǎn)線交鑰匙工程

烙鐵頭、電烙鐵頭不粘錫、防腐蝕、電烙鐵頭防氧化涂層。

所屬分類：

關(guān)鍵詞：

噴涂

涂層

hvof

設(shè)備

焊錫

機(jī)械手

烙鐵頭

硬度

電烙鐵頭

電鉻頭不粘錫

電烙頭防腐蝕

電烙頭耐高溫

產(chǎn)品描述

提供烙鐵頭、電烙鐵頭、防腐蝕、不粘錫、耐高溫噴涂設(shè)備生產(chǎn)線交鑰匙工程

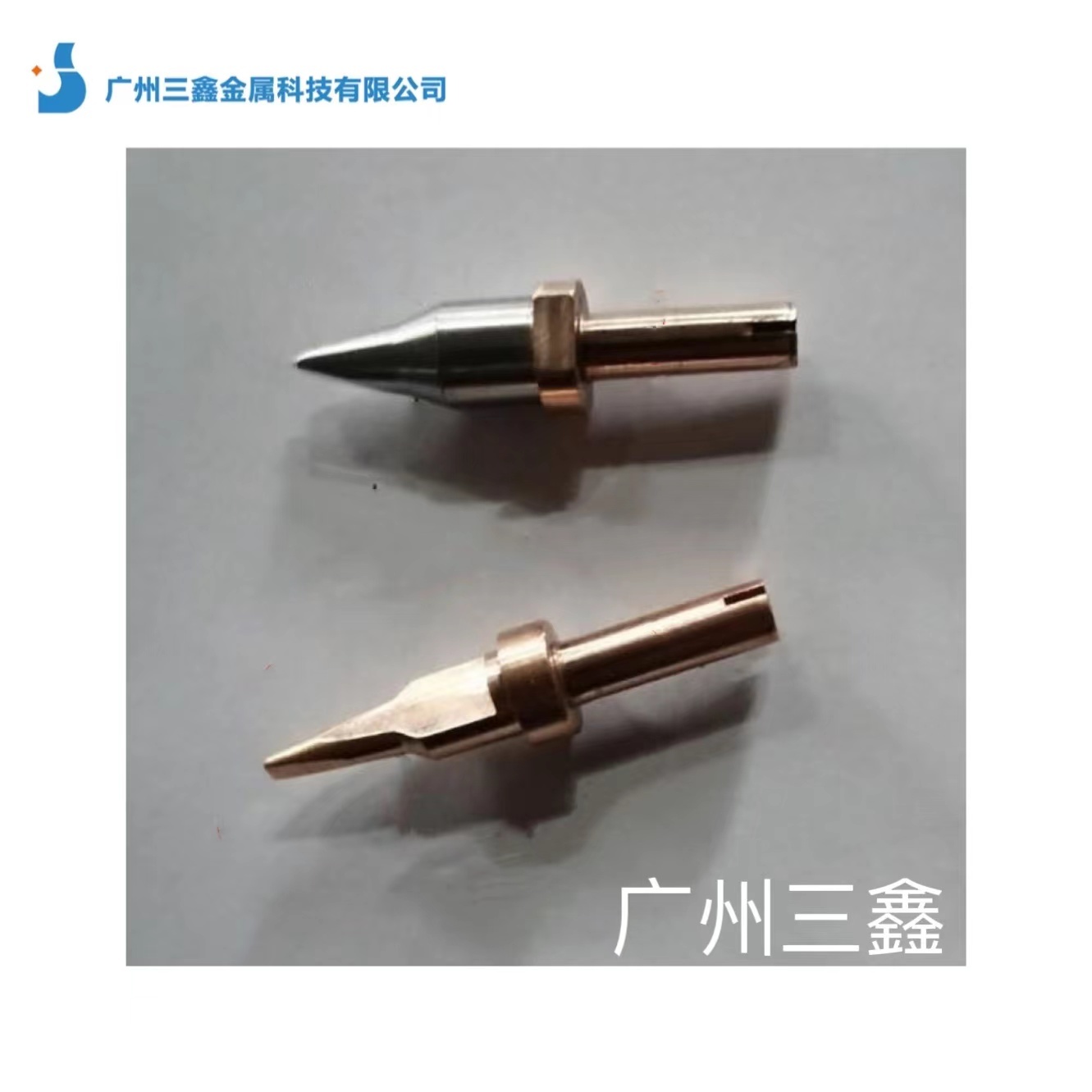

電烙鐵頭噴涂鎳鉻合金、或噴涂鎳鉻碳化鉻、防腐、不粘錫涂層一般使用要求：

一、涂層要求：

耐高溫 650 度，不粘錫，防腐蝕；

二、噴涂工藝：
電弧噴涂：鎳鉻合金絲或超音速 HVOF噴涂：鎳鉻碳化鉻，涂層厚度 6 個絲。

1、HVOF超音速噴涂鎳鉻碳化鉻涂層的特點(diǎn)：

（1） HVOF制備的涂層結(jié)合強(qiáng)度大、孔隙率低、致密度高，無分層現(xiàn)象。

（2）粉粒溫度較低,氧比較輕，涂層抗高溫氧化性好(這主要是粉末顆粒在高溫中停留時間短,在空氣中暴露時間短的緣故，所以涂層中含氧化物量低,化學(xué)成分組成具有較強(qiáng)的穩(wěn)定性)，但只適于噴涂金屬粉末、Co-Wc粉末以及低熔點(diǎn)瓷粉末。

（3）粉粒運(yùn)動速度高。

（4）粉粒尺寸?。?/font>10～53>μm）、分布范圍窄，否則不能熔化。

（5）涂層表面粗糙度低。

（6）噴涂距離可在較大范圍內(nèi)變動，而不影響噴涂質(zhì)量。

（7）可得到比爆炸噴涂更厚的涂層，殘余應(yīng)力也得到改善。

（8）噴涂效率高，操作方便。

（9）可制備耐磨、耐蝕、導(dǎo)熱、絕緣、導(dǎo)電、密封等涂層。

2、HVOF與其它熱噴涂的對比

性能參數(shù)	HVOF	普通火焰噴涂	噴焊
粒子速度	高，可達(dá)500～600m/s	低，只有100m/s左右	低
涂層結(jié)合強(qiáng)度	70～100MPa	20MPa以下	100MPa
涂層孔隙率	極低	較高	極低
對工件的影響升溫<150℃，基材不變形薄材易變形基材金相改變，易變形

3、典型涂層技術(shù)指標(biāo)：

涂層成分	WC-Co	CrC－NiCr
顯微硬度	1350Hv	1000Hv
結(jié)合強(qiáng)度	＞70MPa	＞90MPa
適合工況	氧化氣氛下＜550℃	550～930℃
涂層特性	超高硬度，耐磨性極佳，適合強(qiáng)磨損區(qū)域	在高溫區(qū)段具有硬度隨溫度升高而增加的特性，具備很高的熱硬度涂層特性的防護(hù)。
