搜索
中國的朝陽產(chǎn)業(yè)——金屬熱噴涂涂層技術(shù)
發(fā)布時(shí)間:
2020-08-11 22:12
來源:
金屬熱噴涂涂層技術(shù)
熱噴涂技術(shù)由于涂層材料廣泛、沉積速度快、靈活性高、易于自動(dòng)化加工、適應(yīng)性強(qiáng),因此,已經(jīng)獲得廣泛應(yīng)用。有數(shù)據(jù)統(tǒng)計(jì)表明, 國外一臺(tái)先進(jìn)的航空發(fā)動(dòng)機(jī)需要熱噴涂的零部件超過5000 個(gè),熱障涂層已經(jīng)成為高性能航空發(fā)動(dòng)機(jī)制造的關(guān)鍵技術(shù)之一; 另外,據(jù)國外關(guān)于高性能陶瓷涂層應(yīng)用的統(tǒng)計(jì)報(bào)告, 熱噴涂陶瓷涂層在北美的高性能陶瓷制備市場(chǎng)中占了三分之二,這與國內(nèi)有報(bào)道稱熱噴涂所產(chǎn)生的產(chǎn)值約為表面技術(shù)所有產(chǎn)值的三分之一基本一致,表明熱噴涂技術(shù)已成為重要表面工程技術(shù)之一。
熱噴涂技術(shù)的發(fā)展史及“熱噴涂”一詞由來如下:
熱噴涂技術(shù)最早于1910年由瑞士肖普博士發(fā)明,當(dāng)時(shí)命名:“金屬噴鍍”,到了1943年美METCO首次出版《金屬噴鍍》手冊(cè),隨后 到1959年美METCO第七次出版改名《火焰噴涂》手冊(cè),由于技術(shù)的進(jìn)步在,1973年9月10-14日在倫敦召開第七屆有關(guān)國際熱噴涂會(huì)議,改名“金屬噴涂”,但是在1979年9月27-10月1日在美Florida州一著名休養(yǎng)地Miami城召開第八屆國際熱噴涂會(huì)議,決定采用“熱噴涂”這一名詞,這就是“熱噴涂”名詞的由來。
熱噴涂在不同年代誕生了不同方法和使用用途的技術(shù):

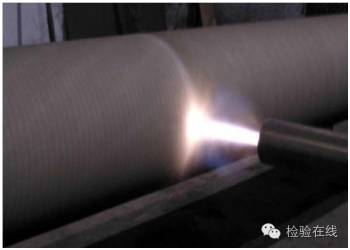

1910年:線材火焰噴涂技術(shù);線材火焰噴涂廣泛用于機(jī)械部件和化工容器、輥筒表面制備耐蝕、耐磨涂層。對(duì)噴槍噴嘴部分作適當(dāng)變動(dòng)后, 也可用于噴涂塑料粉末。

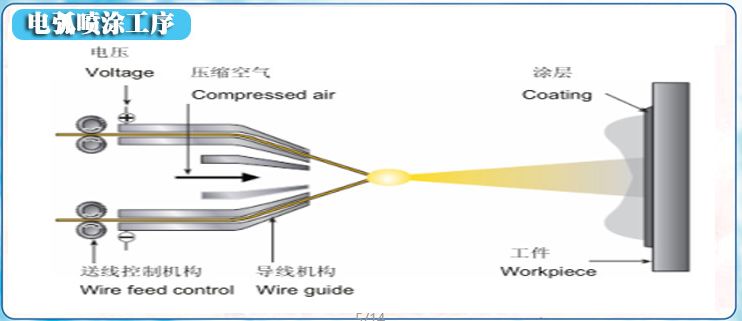

20年代:電弧絲噴涂技術(shù),特點(diǎn)如下:
1) 在鋼鐵構(gòu)件上噴涂特、鋁涂層,對(duì)構(gòu)件進(jìn)行長效防護(hù)。
2)在鋼鐵件上噴鋁可防止高溫氧化。
3)在鋼鐵件上噴不銹鋼或其它耐磨金屬,用于耐磨蝕防護(hù)。
4)在機(jī)械零件上嘖涂碳鋼、青銅等材料,用于修復(fù)零部件。
5)在塑料制品上噴涂屏蔽涂層等。
6)用電弧噴鋁或噴鑄生產(chǎn)復(fù)合銅板。
50年代:爆炸噴涂和等離子噴涂技術(shù)
等離子弧焰流溫度高,適合噴涂高熔點(diǎn)材料。涂層密度可達(dá)85-98% ,結(jié)合強(qiáng)度高達(dá)35~70Mpa,噴涂質(zhì)量遠(yuǎn)優(yōu)于火焰噴涂層。主要用于:
1)耐磨、減磨涂層;
2)耐蝕涂層;
3)抗高溫氧化、抗高溫氣流沖刷、熱障涂層;
4)制造金屬、陶瓷類高烙點(diǎn)復(fù)合材料。
爆炸噴涂:

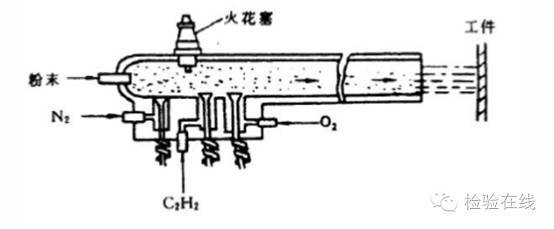

將粉末注入噴槍,同時(shí)引入氧—乙炔混合氣,點(diǎn)燃引爆氣體產(chǎn)生3300℃高溫,粉末被加熱并以2倍音速以上速度噴射到工件表面,形成~20mm直徑,~8μm厚的高結(jié)合強(qiáng)度和高致密度的涂層。整個(gè)涂層由小圓形薄片重疊而成。
1) 航空發(fā)動(dòng)機(jī)鐵合金風(fēng)扇葉片阻尼臺(tái)上用爆炸噴涂0.25mn厚的WC,壽命提高10倍:
2)燃燒室的定位卡環(huán)上噴一層0.12mm厚Cr3C2 ,壽命提高7倍。
3)目前爆炸噴涂主要用于制備優(yōu)質(zhì)耐磨涂層。
60年代:自熔性合金粉末火焰、等離子噴涂和噴焊技術(shù)
80年代:超音速火焰噴涂技術(shù)
超音速火焰噴涂

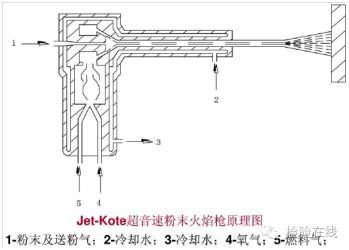

燃料氣體(氫氣、丙烷、丙烯或MAPP)和助燃劑(02)以一定的比例導(dǎo)入燃燒室內(nèi)混合,爆炸式燃燒,高溫燃?xì)饨?jīng)燃燒室上部燃燒頭內(nèi)的四根傾斜噴管進(jìn)入銅噴嘴,粉末由送粉氣(Ar或者N2)定量沿燃燒頭內(nèi)碳化物中心套管送入高溫燃?xì)庵?,由高溫高速燃?xì)鈳С鰢娮?,高速噴嘴到工件上形成涂層,整個(gè)噴槍由循環(huán)水冷卻。
90年代:激光熔覆技術(shù)
我國熱噴涂技術(shù)是從五十年代開始的,當(dāng)時(shí)由吳劍春和張關(guān)寶在上海組建了國內(nèi)第一個(gè)專業(yè)化噴涂廠,研制氧乙塊焰絲噴及電噴裝置,并對(duì)外開展金屬噴涂業(yè)務(wù)。我國熱噴涂技術(shù)起步較早,50年代就發(fā)展了絲材電弧噴涂;60年代某些軍工部門開始研究等離子噴涂:70年代出現(xiàn)了品種和型號(hào)較為齊全的噴涂設(shè)備和材料,但總的來說進(jìn)展緩慢,只是到了近些年才獲得了較快的發(fā)展。

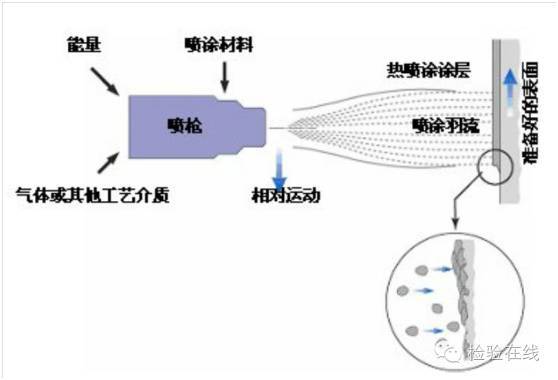

典型的熱噴涂系統(tǒng)

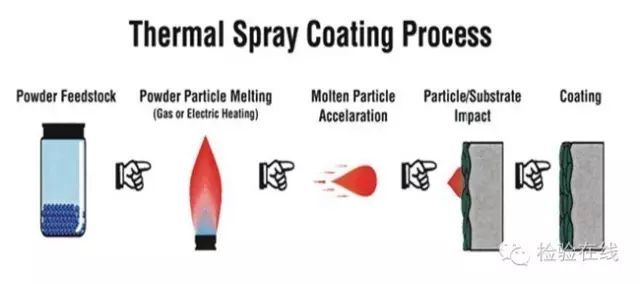

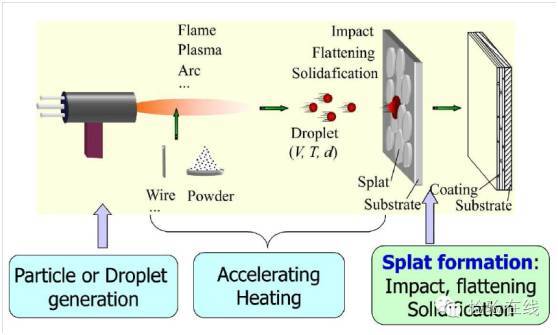

熱噴涂基本過程演示

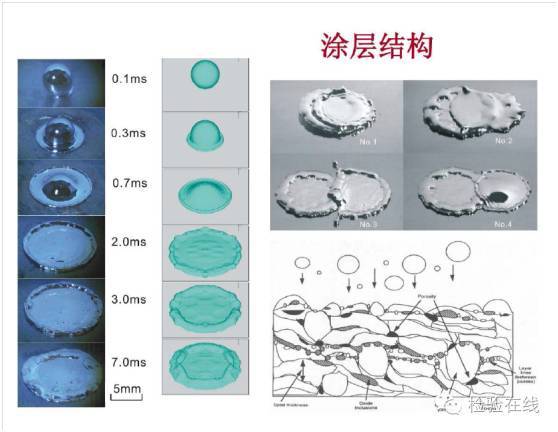

涂層的結(jié)構(gòu)
熱噴涂技術(shù)的特點(diǎn):
熱噴涂技術(shù)在應(yīng)用上已由制備裝飾性涂層發(fā)展為制備各種功能性涂層,如耐磨、抗蝕、抗氧化、隔熱、導(dǎo)電、絕緣、減摩、潤滑、防輻射等涂層。
熱噴涂既可用于修復(fù),又可用于制造。由于涂層材料的性能優(yōu)于基體,用其對(duì)零件表面進(jìn)行涂覆,能使產(chǎn)品質(zhì)量得到大幅度提高。
優(yōu)點(diǎn):
(1)基材及涂層材料廣泛。
(2)基體溫度低。
(3)操作靈活。
(4)涂層厚度范圍寬。
缺點(diǎn):
(1)熱效率低。
(2)材料利用率低,浪費(fèi)大。
(3)涂層與基材結(jié)合強(qiáng)度低
涂層材料的選擇:
(1)熱噴涂材料最好有較寬的液相區(qū),較寬的液相區(qū)可以使涂層材料的熔滴在較長時(shí)間內(nèi)保持液相。
(2) 熱穩(wěn)定性好,在高溫焰流中不升華,不分解。材料在熱噴涂溫度下如果易于分解,則不適用于熱噴涂。
(3)噴涂材料在熔融狀態(tài)下應(yīng)和基材有較好的浸潤性,以保證涂層與基材之間有良好的結(jié)合性能。
(4)與基材有相近的熱膨脹系數(shù), 以防止因膨脹系數(shù)相差過大產(chǎn)生較大的熱應(yīng)力。
涂層形成過程:
(1)噴涂材料被加熱到熔融狀態(tài)。

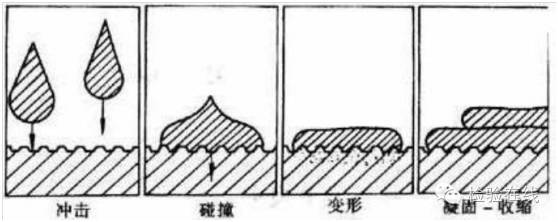

(2)噴涂材料被霧化成微小熔滴并高速撞擊基體表面, 撞擊基體的顆粒動(dòng)能越大和沖擊變形越大, 形成的涂層結(jié)合越好。
(3)熔融的高速粒子在沖擊基材表面后發(fā)生變形,冷凝后形成涂層。
熱噴涂的工藝流程包括:
(1)表面預(yù)處理
(2)熱噴涂
(3)后處理
(4)機(jī)加工等

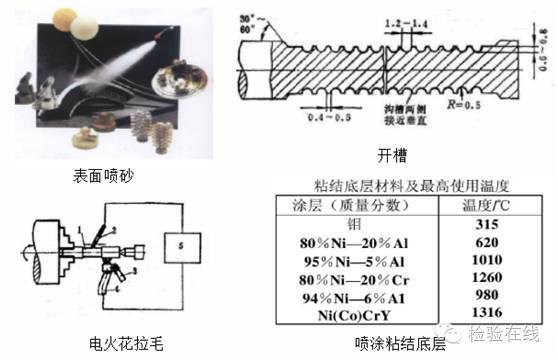

基材表面預(yù)處理:
(1)凈化處理:清除表面污垢。
(2)粗化處理:提高涂層與基體之間的結(jié)合牢度。
粗化處理可提高涂層結(jié)合強(qiáng)度的理由是:
1)提供表面壓應(yīng)力:
2)提供與涂層顆?;ユi機(jī)會(huì);
3)增大結(jié)合面積;
4)凈化表面。
熱噴涂已成為耐磨涂層制備的重要方法而廣泛應(yīng)用于各個(gè)國民經(jīng)濟(jì)領(lǐng)域, 涂層的多孔層狀結(jié)構(gòu)特點(diǎn)使其耐磨服役行為與同類塊體顯著不同,最重要的特點(diǎn)在于載荷的影響。在低應(yīng)力服役條件下,熱噴涂涂層表現(xiàn)出良好的耐磨損性能,但應(yīng)力高于某一水平時(shí),由于發(fā)生裂紋沿沉積粒子界面加速擴(kuò)展而加速磨損, 特別是在沖蝕、空蝕、微動(dòng)、疲勞、磨料磨損條件下,使得涂層材料的潛力僅能發(fā)揮10%~30%。因此,建立涂層組織結(jié)構(gòu)、性能、服役條件、服役效能之間系統(tǒng)關(guān)系的基礎(chǔ)研究,通過建立數(shù)據(jù)庫以指導(dǎo)耐磨涂層的設(shè)計(jì)與使用,將是充分發(fā)揮材料潛力、提高熱噴涂涂層服役效能、實(shí)現(xiàn)節(jié)約資源與能源的重要途徑。
上一頁
下一頁
相關(guān)咨訊
